Cómo se construyen los puentes colgantes: ingeniería y ciencia

Los puentes colgantes son hitos de la ingeniería que permiten salvar distancias que serían imposibles para otros tipos de estructuras, como valles profundos o estrechos marítimos. Su diseño no es solo una cuestión estética, sino un complejo equilibrio de fuerzas físicas que desafían la gravedad. Si alguna vez te has preguntado cómo se construyen los puentes colgantes y cómo es posible que miles de toneladas de acero y hormigón se mantengan suspendidas en el aire, este artículo es para ti.

A continuación, exploraremos la ciencia detrás de estas estructuras, desde la función de sus componentes principales hasta los desafíos aerodinámicos y tecnológicos que los ingenieros deben resolver para garantizar su estabilidad y seguridad.

Los pilares de la estructura: torres y anclajes

Para comprender un puente colgante, primero debemos entender que su estabilidad depende de un sistema de transferencia de cargas. El peso no se apoya directamente en el suelo de forma vertical, sino que se distribuye a través de un circuito de tensiones.

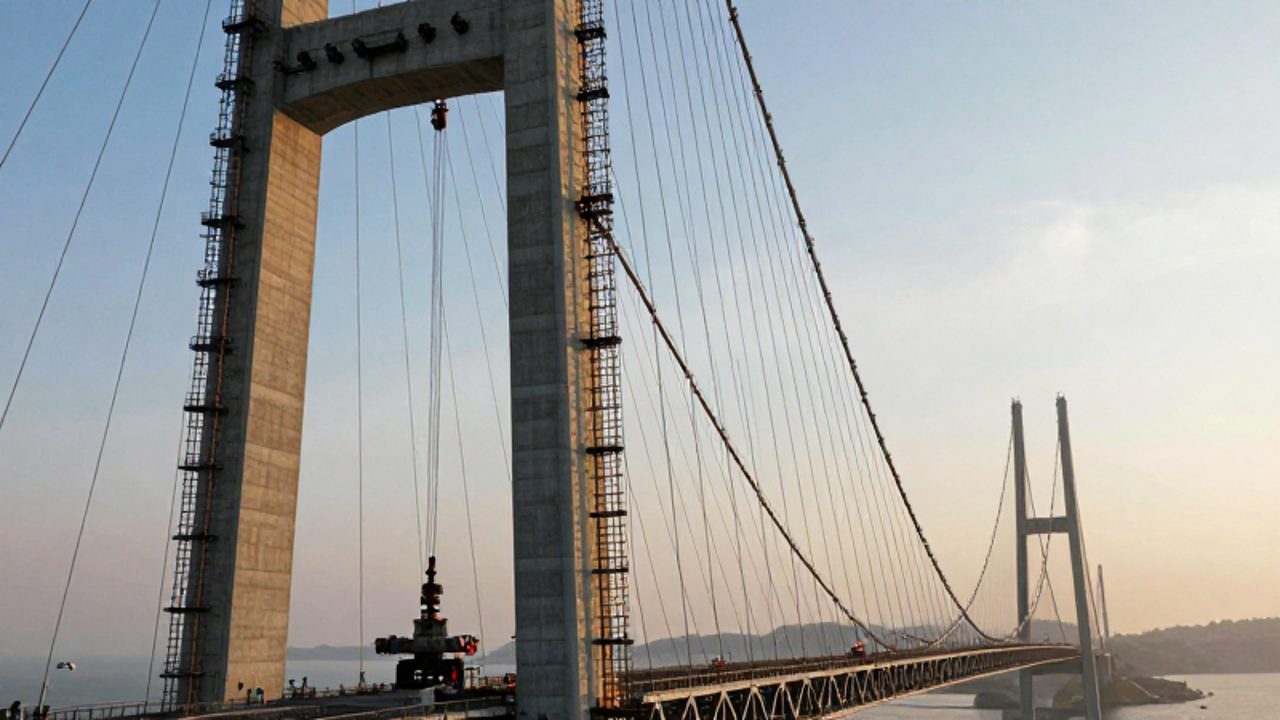

Las torres son los elementos verticales que reciben la carga principal. Construidas habitualmente con acero o hormigón armado, su función es soportar el peso de la estructura y transmitirlo hacia abajo. La altura de estas torres es una variable de diseño crítica: cuanto más altas sean, menor será la tensión en los cables principales, lo que optimiza la eficiencia estructural. Para su construcción, se utilizan técnicas avanzadas como el encofrado deslizante, que permite elevar la estructura de forma continua, y grúas de gran capacidad que colocan los segmentos prefabricados de las torres de puente colgante.

Por otro lado, los anclajes constituyen la base invisible pero vital del puente. Se trata de enormes bloques de hormigón situados en los extremos de la estructura. Su función es resistir la enorme fuerza de tracción que ejercen los cables principales. Sin estos anclajes de puente colgante, que distribuyen la tensión sobre una gran superficie de suelo o lecho marino, los cables simplemente tirarían de las torres hacia adentro, provocando el colapso del sistema.

La red de fuerza: cables principales y suspendidos

El corazón del puente colgante es su sistema de cables de puente, que trabaja mediante el principio de tensión. Este proceso no consiste en instalar un cable único y macizo, sino en crear una red de alta resistencia formada por miles de hilos individuales.

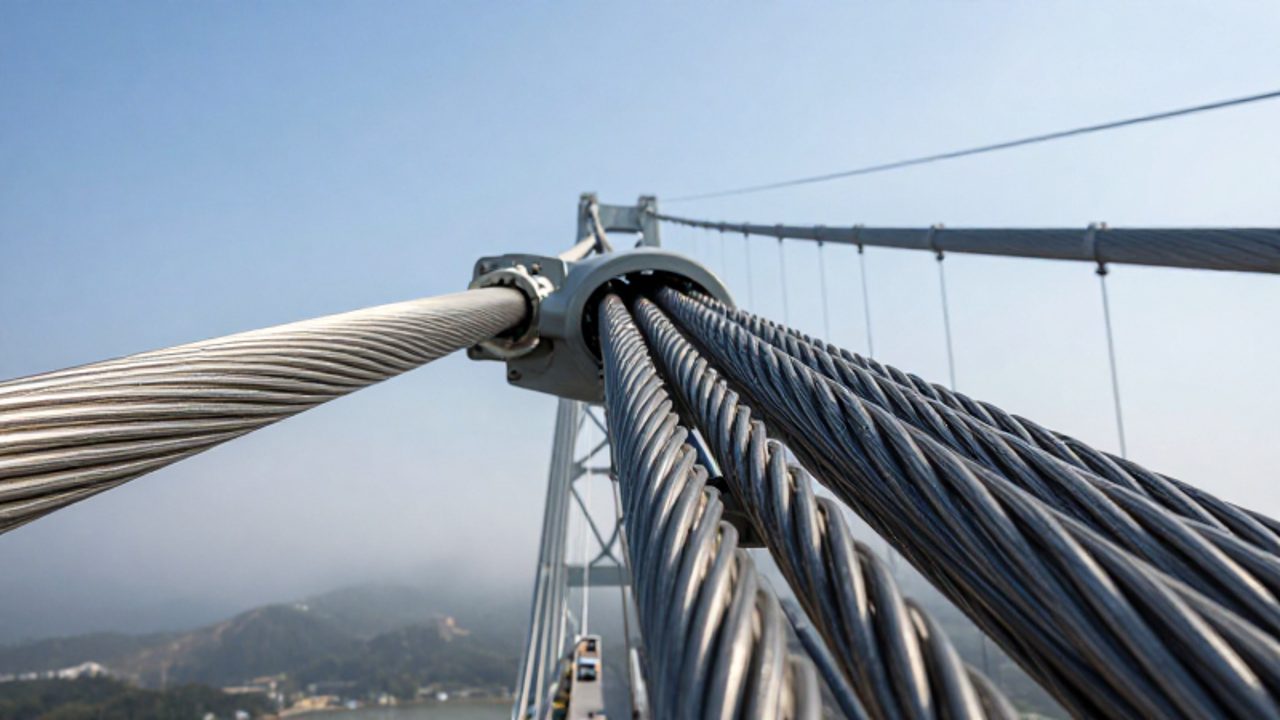

El método de instalación más común es el spinning (hilado). Tras tender un cable guía delgado entre las torres, se pasan repetidamente hilos de acero galvanizado mediante el método de hilado de cables, que se van enrollando y comprimiendo hasta formar un cable principal de dimensiones masivas. El uso de acero galvanizado en puentes es fundamental para proteger el núcleo de la corrosión, un factor determinante para la vida útil de la obra.

Una vez establecidos los cables principales, se instalan los cables suspendidos (o tirantes). Estos cuelgan verticalmente de los cables principales y actúan como el enlace directo con la plataforma. La ingeniería debe calcular con precisión la distancia y la tensión de estos cables para asegurar que el peso del tráfico y de la propia estructura se distribuya de manera uniforme por toda la red, evitando sobrecargas puntuales que comprometan la estabilidad.

La plataforma: diseño y aerodinámica del tablero

El tablero de puente colgante es la superficie por la que transitan los vehículos o peatones. A diferencia de un puente de vigas tradicional, el tablero de un puente colgante debe “colgar” de la estructura de cables, lo que plantea retos de flexibilidad y resistencia que condicionan todo el diseño de la construcción de puentes colgantes.

La construcción del tablero se realiza por secciones que se elevan y se ensamblan gradualmente mediante grúas. Para mantener la estabilidad, se utiliza una armadura de soporte del tablero, compuesta por vigas de acero u hormigón que conectan los cables suspendidos y aportan rigidez a la flexión, evitando deformaciones excesivas bajo cargas de tráfico.

Uno de los aspectos más críticos en la ingeniería moderna es la aerodinámica de puentes colgantes. Un puente colgante es, en esencia, una estructura flexible que puede verse afectada por el viento. Si el diseño no es correcto, el viento puede generar vórtices de aire que provoquen vibraciones peligrosas (fenómenos de resonancia). Para evitar esto, los ingenieros diseñan tableros con formas aerodinámicas, ranuras o deflectores que permiten que el flujo de aire pase de forma controlada, minimizando la resistencia al viento puentes colgantes y evitando oscilaciones destructivas.

Desafíos y la evolución de la ingeniería

La construcción de estas obras monumentales enfrenta desafíos constantes que requieren soluciones tecnológicas de vanguardia:

• Gestión de fuerzas extremas: La tensión en cables de puente puede alcanzar cientos de miles de toneladas, lo que exige materiales de una pureza y resistencia excepcionales.
• Resistencia climática: Los puentes deben ser capaces de soportar tormentas, huracanes y variaciones térmicas extremas que pueden expandir o contraer el metal.
• Monitoreo constante: Debido a la complejidad de las tensiones, los puentes modernos cuentan con sistemas de sensores en tiempo real que detectan cualquier anomalía estructural de forma inmediata.

La innovación continúa transformando esta disciplina. El desarrollo de nuevos materiales, como los polímeros de fibra de carbono, permite crear estructuras más ligeras, mientras que el modelado por ordenador permite simular con exactitud cómo responderá el puente ante un terremoto o un vendaval antes incluso de colocar la primera piedra. Esta evolución de los materiales de puentes colgantes y de las técnicas de cálculo ha permitido superar los desafíos de la construcción de puentes que antes parecían insalvables.

En conclusión, el puente colgante es mucho más que una vía de comunicación; es un testimonio del dominio humano sobre las leyes de la física, donde la ciencia de los materiales y la mecánica de fluidos se unen para conectar mundos.
